ESD

ESD (Electrostatic Discharge) - elektrostatický výboj

Nejviditelnější formou elektrostatického výboje je blesk během bouřky, kdy se náhle vybijí mraky s různým potenciálem. Každý z nás v jednu chvíli zažil náhlý výboj, například poté, co přešel po podlaze s kobercem a poté se dotkl kliky dveří.

Citlivost elektronických součástek na elektrostatický výboj roste s tím, jak se součásti stále více miniaturizují. Navíc stále menší součástky nabízejí stále méně místa pro ochranné obvody na mikročipech. Aby bylo možné šetřit energii, komponenty musí vystačit s nižší spotřebou energie. Výboj pouhých 50 voltů stačí k poškození například modré LED. SMD jsou již ohroženy poškozením při napětích vyšším než 100 V. Oproti tomu je lidská schopnost vnímat ESD velmi omezená. Výboje jsou nejprve patrné od 3500 voltů, slyšitelné od 4500 voltů a viditelné od 10000 voltů.

Poškození součástek elektrostatickým výbojem nelze běžně vidět pouhým okem. I nepatrné výboje mohou vést k úplnému selhání. Tyto přímé poruchy lze obvykle identifikovat při kontrole kvality. Takzvané latentní poruchy jsou obzvláště kritické, protože se projeví pouze tehdy, když jsou produkty v provozu. Čas a úsilí potřebné k odstranění těchto vnitřních poruch způsobují největší náklady. Poškození ESD se obecně týká právě latentního poškození. Je proto naprosto nezbytné, aby byla přijata příslušná preventivní opatření.

V pevných instalacích, jako jsou EPA (oblasti chráněné před elektrostatickým výbojem), by všechny prvky, které přicházejí do kontaktu s lidmi a komponenty, měly být elektrostaticky vodivé.

Součásti citlivé na ESD můžete chránit jejich skladováním, manipulací a balením v prostředí zcela chráněném proti ESD. V těchto oblastech jsou přijata preventivní opatření k eliminaci elektrostatického hromadění. Rozdíl v potenciálu je neutralizován pomalým rozptylem náboje, čímž se zabrání náhlému vybití. Toto náhlé uvolnění představuje skutečné nebezpečí. Velmi krátký a rychlý výboj totiž generuje velmi vysoký vybíjecí proud.

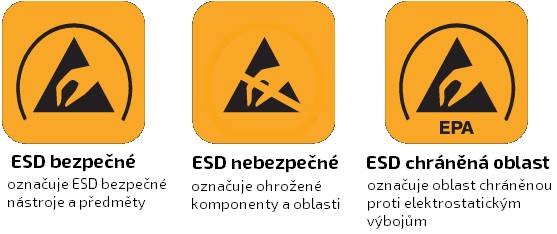

Je důležité identifikovat součásti citlivé na ESD, pracovní oblasti bezpečné vůči ESD a předměty bezpečné vůči ESD. Bezpečné předměty jsou označeny černým trojúhelníkem na žlutém pozadí se stylizovanou rukou obklopenou kruhovým obloukem. Pro ESD chráněná území je navíc přidána zkratka EPA (ESD protected area). U součástek citlivých na ESD neexistuje žádný černý kruhový oblouk a rukou prochází čára, která označuje produkty citlivé na ESD. Je také smysluplné používat inspekční štítky ESD, které zobrazují datum, kdy byl objekt naposledy kontrolován z hlediska ochranné účinnosti.
