Uhlíková vlákna jednosměrná (UD) 80 g/m² · 50K · prošitá PES · š. 60 cm

Kód: 80UD50K

Novinka discount-0 Více za méně

Neohodnoceno

Značka: GRAFIL

Uhlíková vlákna jednosměrná s m 80g 50Kwm

Uhlíková vlákna jednosměrná s m 80g 50K front

Uhlíková vlákna jednosměrná s m 80g 50K back

Uhlíková tkanina jednosměrná s mřížkou 80gb

432 Kč 357,02 Kč bez DPH 432 Kč / 1 m2

Můžeme doručit do: 9.12.2025 Možnosti doručení

Množstevní sleva

1 - 2 m²

432 Kč / m²

3 - 4 m² = sleva 5 %

410,40 Kč / m²

5 - 9 m² = sleva 15 %

367,20 Kč / m²

10 - 19 m² = sleva 20 %

345,60 Kč / m²

20 - 49 m² = sleva 28 %

311,04 Kč / m²

50 a více m² = sleva 34 %

285,12 Kč / m²

Ušetříte 0 Kč

Extrémně pevná a lehká jednosměrná uhlíková vlákna 80 g/m² fixovaná PES mřížkou. Ideální karbonová výztuha pro modeláře, sportovní vybavení a ultralehké konstrukce.

Detailní informace

Detailní popis produktu

Uhlíková vlákna jednosměrná (UD)

80 g/m² · 50K · NCF · prošitá PES mřížkou · š. 60 cm

Jednosměrná (UD) uhlíková vlákna 80 g/m² jsou přesně ten materiál, po kterém sáhnete, když potřebujete vyztužit konstrukci v jednom konkrétním směru a zároveň šetříte každý gram. Díky technologii NCF (Non-Crimp Fabric) jsou vlákna v pásu naprosto rovná – nejsou propletená jako u běžné tkaniny. Výsledek? Maximální využití potenciálu karbonu v tahu i tlaku bez zvlnění. A to nejlepší? Už žádné nervy při stříhání. Díky prošité PES mřížce drží vlákna pohromadě, netřepí se a laminace je tak hračka i pro ty, kteří s karbonem teprve začínají. Ať už stavíte křídlo letadla, opravujete rám kola nebo ladíte RC model, tohle je vaše tajná zbraň.

V čem je tento materiál dobrý?

Pevnost v přímém směru

Všechna vlákna běží paralelně (UD – Unidirectional).

To znamená, že ve směru vláken získáváte bezkonkurenční tuhost a pevnost.

Chytrá fixace PES mřížkou

Jemná polyesterová síťka na zadní straně fixuje prameny k sobě.
Můžete stříhat složité tvary nůžkami nebo řezákem a tkanina se vám "nerozjede" pod rukama.

Maximální efektivita

Použití silnějších pramenů (tow) tvořených z 50 000 filamentů zajišťuje perfektní krytí plochy a homogenitu vrstvy. 50K svazek je obrovský. Aby z tak tlustého lana vznikla superlehká gramáž 80 g/m², musí výrobce tento svazek extrémně rozprostřít do šířky. Vznikne takzvaná "Spread Tow" páska – vlákna leží jedno vedle druhého ve vrstvě tenké, jako list .

Výsledek: Tato 50K tkanina je v podstatě "uhlíkový papír". Je placatější a kompaktnější než běžná 12K tkanina stejné gramáže.

Perfektní prosycení

Díky absenci provázání (NCF) pryskyřice snadno a rychle prostoupí mezi vlákna. Tím minimalizujete riziko suchých míst a bublin.

Univerzální šířka

60 cm je rozměr, který stačí na většinu trupů, křídel, kapot nebo sportovních dílů bez zbytečného napojování.

Tenká jako vlásek

Jedna vrstva má po správném vakuování tloušťku pouhých ~0,08 mm. To vám umožňuje extrémně jemně ladit výslednou tloušťku stěny nebo lokálně vyztužit díl, aniž by vznikl nevzhledný "schod" na povrchu.

Únava materiálu? Nehrozí.

Protože vlákna nejsou "zlomená" propletením (jako u klasické tkaniny), při dynamickém namáhání nedochází ke tření vláken o sebe. z tohoto UD karbonu tak vydrží mnohem více cyklů ohybu či vibrací bez poškození.

Snadná tvarovatelnost

I přes vysokou pevnost je tkanina díky PES mřížce poddajná. Dokáže kopírovat i složitější zakřivení a rádiusy, aniž by se vlákna rozestoupila a vytvořila prázdná místa (mezery), což je častý problém u levných UD pásek.

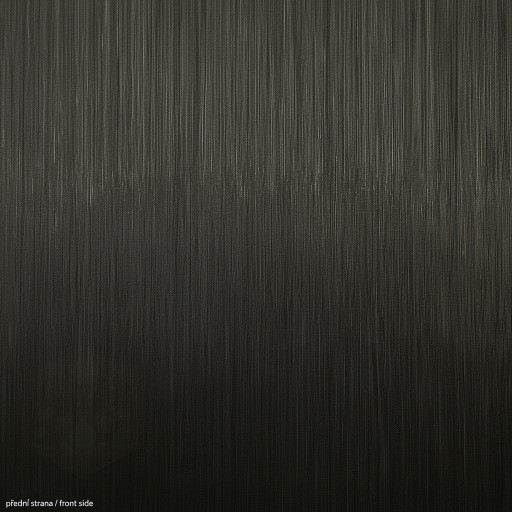

Uhlíková vlákna jednosměrná s m 80g 50K front 512wm

Uhlíková vlákna jednosměrná s m 80g 50K back 512wm

Kdy a kde jednosměrná vlákna použít?

Materiál je jako stvořený pro aplikace, kde se počítá poměr výkon/váha:

Cyklistika
Opravy a stavba karbonových rámů, výztuhy sedlovek či řídítek.

Letecké modelářství
Nosníky křídel (spar caps) větroňů a motorových letadel, výztuhy trupů.

Drony a UAV
Ramena vrtulí a konstrukční prvky, kde je klíčová odolnost proti vibracím.

Sportovní vybavení
Výroba a opravy hokejek, lyží, snowboardů nebo vesel.

Automotive & Moto
Lokální výztuhy karoserií, opravy prasklých spoilerů a kapot.

Lodní průmysl
Lehké výztuhy trupů sportovních člunů, kánoí a kajaků (žeber a kýlů).

Průmyslové roboty
Lehká ramena manipulátorů s nízkou setrvačností.

RC modely aut
Výztuhy podvozkových plat (chassis) pro závodní speciály.

Designové prvky
Díky unikátnímu vzhledu rovných vláken vytváří zajímavý technický "look" v interiérech.

Sendvičové konstrukce
Ideální jako vrchní a spodní potah na pěnová jádra (Airex, Rohacell).

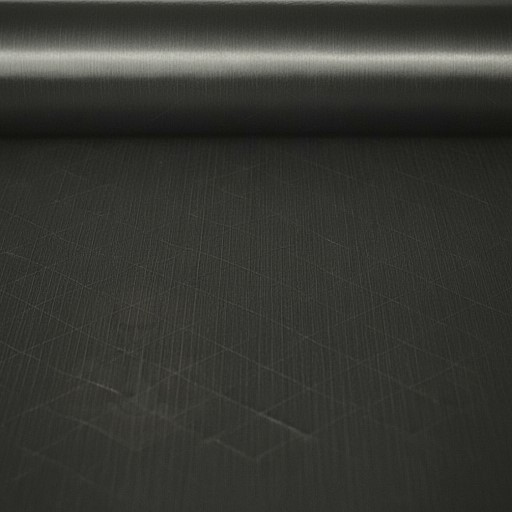

Uhlíková vlákna jednosměrná s m 80g 50K 512wm

Uhlíková vlákna jednosměrná s m 80g f

Nenecháme vás tápat: Tipy z praxe

👉 Orientace je základ

Protože je tkanina jednosměrná, v příčném směru nemá téměř žádnou pevnost.

Pokud potřebujete pevnost ve všech směrech, musíte vrstvy křížit (např. 0° / 90° / +45° / -45°).

🧪 Čím lepit?

Pro uhlíková vlákna doporučujeme jednoznačně kvalitní epoxidové pryskyřice (najdete u nás v sekci Pryskyřice).

Polyesterové pryskyřice mají horší ke karbonu a smršťují se, což by degradovalo vlastnosti tohoto špičkového materiálu.

✂️ Jak stříhat?

PES mřížka hodně pomáhá, ale i tak používejte ostré nůžky na kompozity (s mikrozoubky) nebo řezací kolečko. Nůžky s hladkým ostřím vlákna "žvýkají" a posouvají.

Skladování

• Uchovávejte v suchu a chladu, mimo dosah přímého .

• Minimální : 24 měsíců od výroby (při správném skladování)
• degraduje povrchovou úpravu vláken – dejte pozor na .

Technické parametry

Plošná hmotnost	80 g/m² (±5%)
Šířka návinu	60 cm
Hustota	1,8 g/cm³ (±1%)
Průměr vlákna	7,2 µm (±0,5%)
Tloušťka	0,10 mm
Pevnost v tahu	min. 4000 MPa
Modul pružnosti	240 GPa
Teplotní odolnost	až 3500 °C

Vypočtené údaje spotřeby

	Ruční laminace (35 % Vf)	Vakuování (50 % Vf)	Rozdíl / Zisk ručně vs. vakuování
Hmotnost vlákna	80 g/m²	80 g/m²	stejné (základ)
Množství pryskyřice	64 g/m²	~51 g/m²	ušetříte ∼20 % pryskyřice
Celková hmotnost	144 g/m²	~131 g/m²	o 9 % lehčí díl
Tloušťka	0,125 mm	~0,089 mm	O 29 % tenčí profil!

Co to znamená pro vaši výrobu?

Extrémní tenkost: Díky zploštění svazků (Spread Tow) a tlaku vakua se dostanete pod desetinu milimetru. To je ideální, pokud vrstvíte mnoho vrstev na sebe a nechcete, aby díl příliš "nabyl" na tloušťce.

Vyšší pevnost: Méně pryskyřice znamená méně "mrtvé váhy". Pryskyřice sama o sobě je křehká, pevnost nesou vlákna. Vakuováním zvýšíte poměr vlákna ku pryskyřici, takže získáte pevnější díl při nižší hmotnosti.

💡 Tip
Ačkoliv ve výsledném laminátu zůstane jen ~51 g pryskyřice na m², nemíchejte jen toto množství!
Při vakuování musíte tkaninu nejdříve dokonale prosytit (mokrý proces). Část pryskyřice navíc zůstane v kelímku, štětci a hlavně se vsákne do pomocných materiálů (strhávací tkanina / peel-ply a odsávací rohož / bleeder).

Doporučení pro míchání: Počítejte se spotřebou při aplikaci cca 80–90 g/m² (poměr 1:1 k váze tkaniny). Vakuum si pak ten přebytek (cca 30–40 g) vytáhne pryč. Je lepší "vyhodit" trochu pryskyřice do odpadu (do rohože), než mít v drahém karbonovém dílu suchá místa.

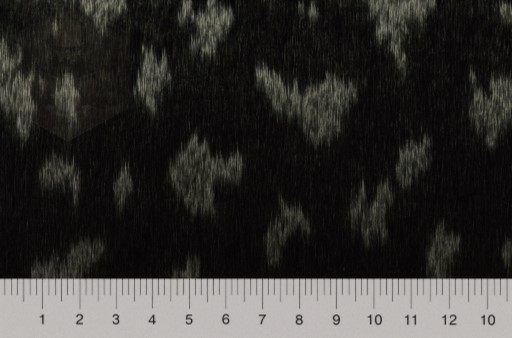

Uhlíková vlákna jednosměrná s m 80g 50K cm512wm

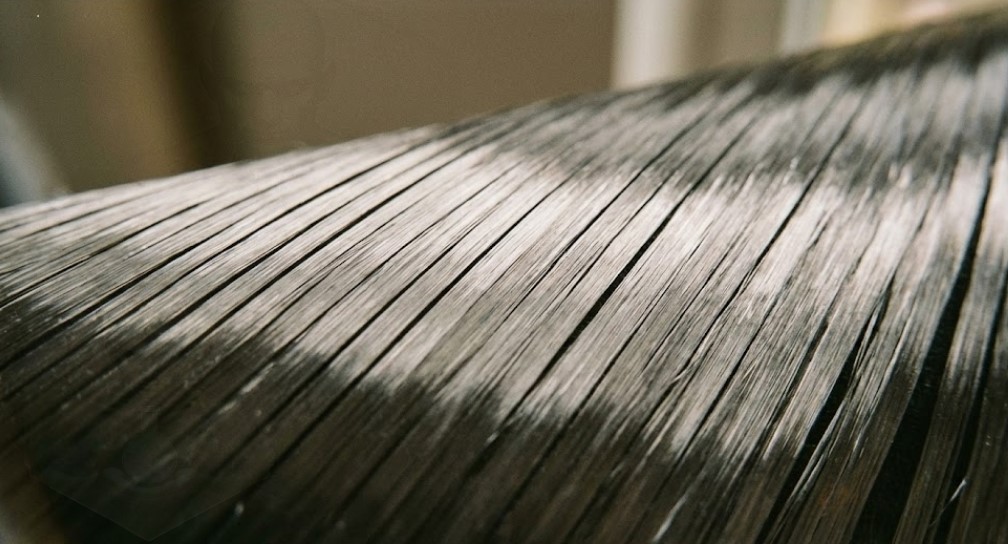

Uhlíková vlákna jednosměrná s m 80g 50K picwm

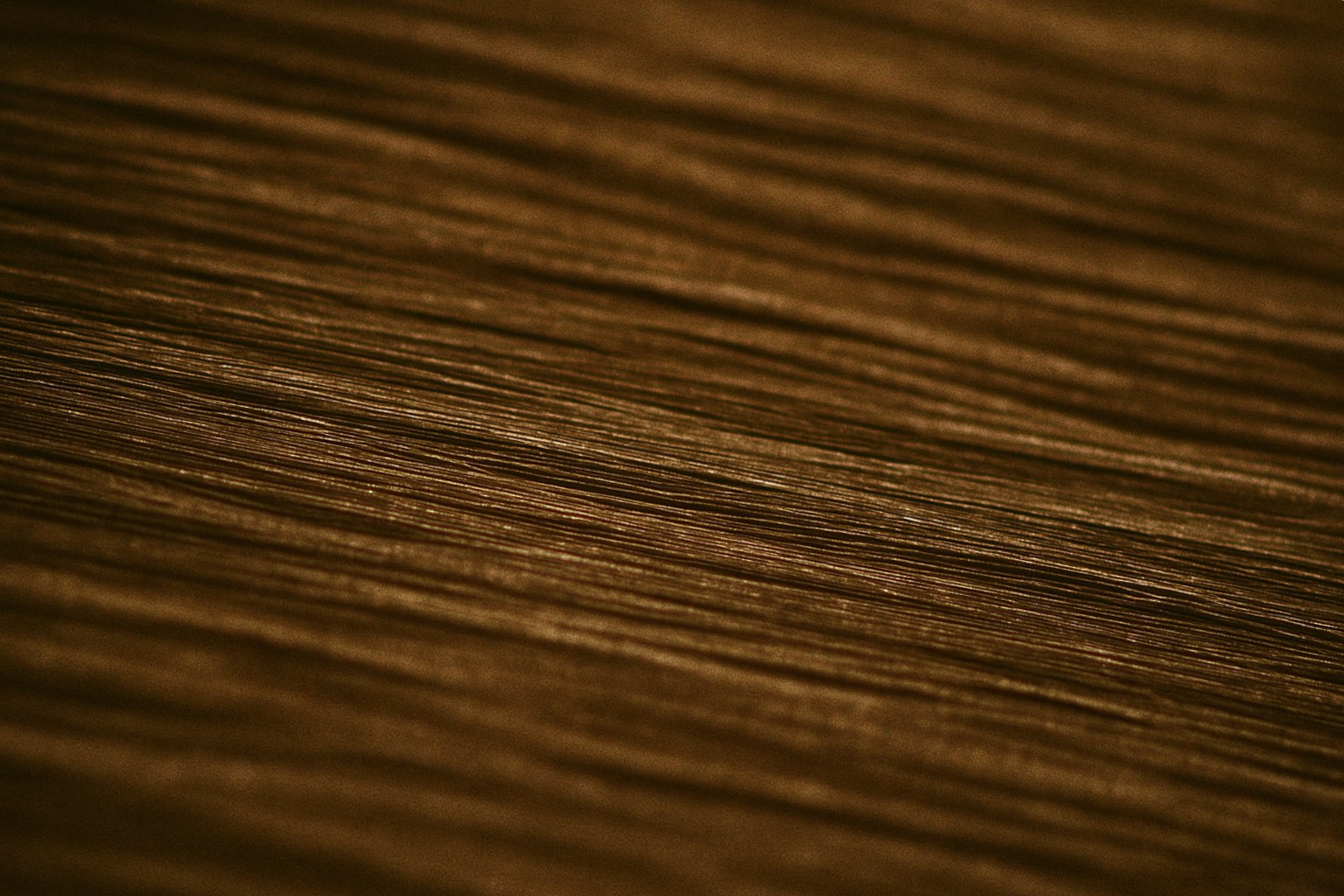

Uhlíková vlákna jednosměrná s m 80g 50K picwm2

Produkt prodáváme po jednotkách m². 1 m² ≈ 1,67 m návinu o šířce 60 cm.

⚠️ Bezpečnostní pokyny

✪ Při stříhání a karbonu vzniká jemný prach, který kouše a je vodivý. Používejte respirátor, rukavice a ideálně i ochranné brýle. Elektroniku držte dál od brusného prachu!

✪ Zamezte vdechování prachu a kontaktu s pokožkou.

✪ Při náhodném požití nebo podráždění okamžitě vyhledejte lékařskou pomoc.

Doplňkové parametry

Kategorie:	Uhlíkové tkaniny jednosměrné
Záruka:	2 roky
Hmotnost:	0.087 kg
Výrobce / značka:	GRAFIL
Druh produktu:	vlákna uhlíková
Materiál:	uhlíkové vlákno (CF)
Materiál vlákna:	uhlíkové (CF)
Šířka návinu:	60 cm / 23.6"
Tloušťka tkaniny:	0,10 mm
Vlákno:	Pyrofil™ TR30S
Plošná hmotnost:	80 g/m² / 2.36 oz/yd²
Styl tkaní:	jednosměrná (UD) prošitá
Počet vláken ve svazku:	50K (f50000)
? AERO certifikát:	NE
Barva:	černá
Kompatibilita:	bismaleimidové pryskyřice (BMI), epoxidové pryskyřice (EP), fenolické pryskyřice (PF · PH), polyesterové pryskyřice (UPR · ISO · ORTHO), polyuretanové pryskyřice (PUR · CPU · TPU), vinylesterové pryskyřice (VE · VER)
