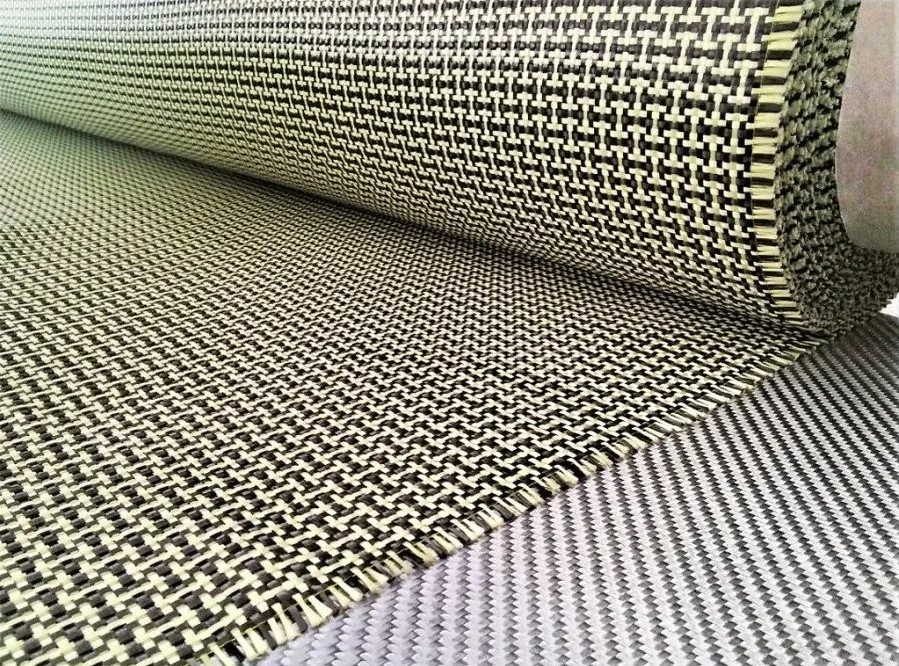

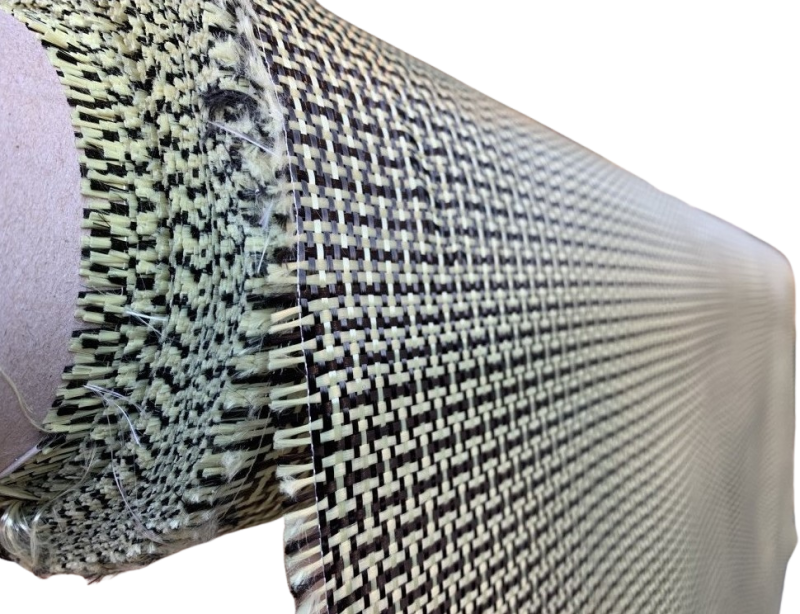

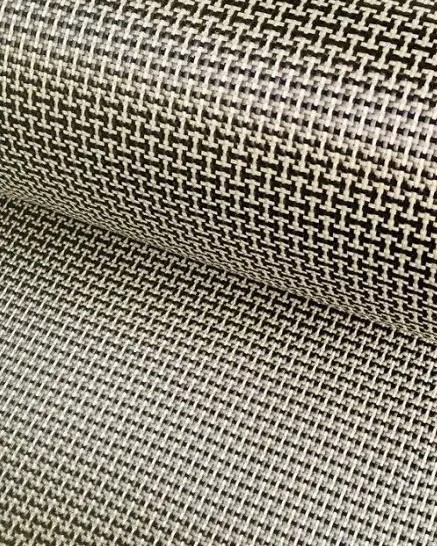

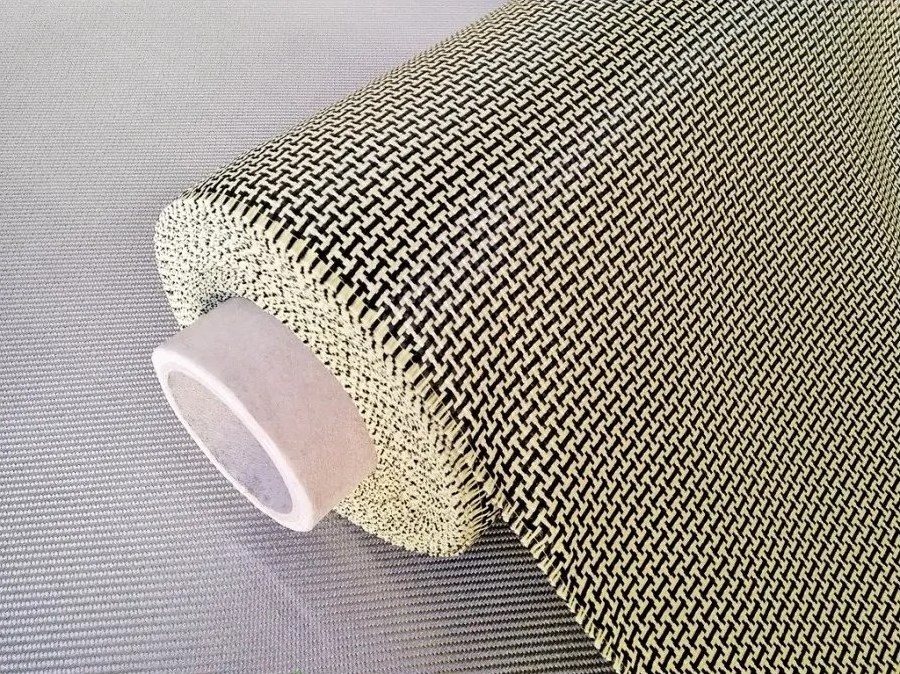

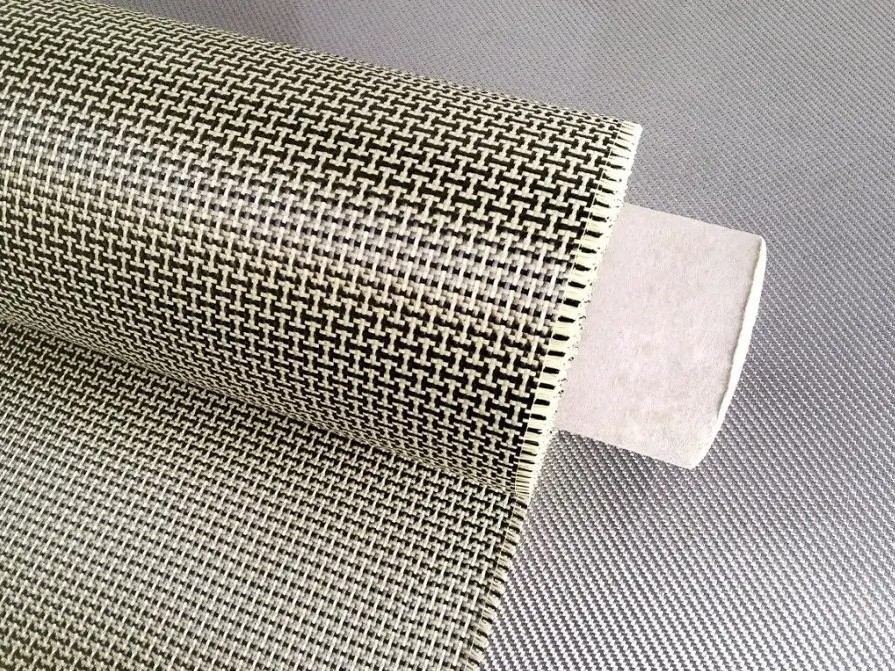

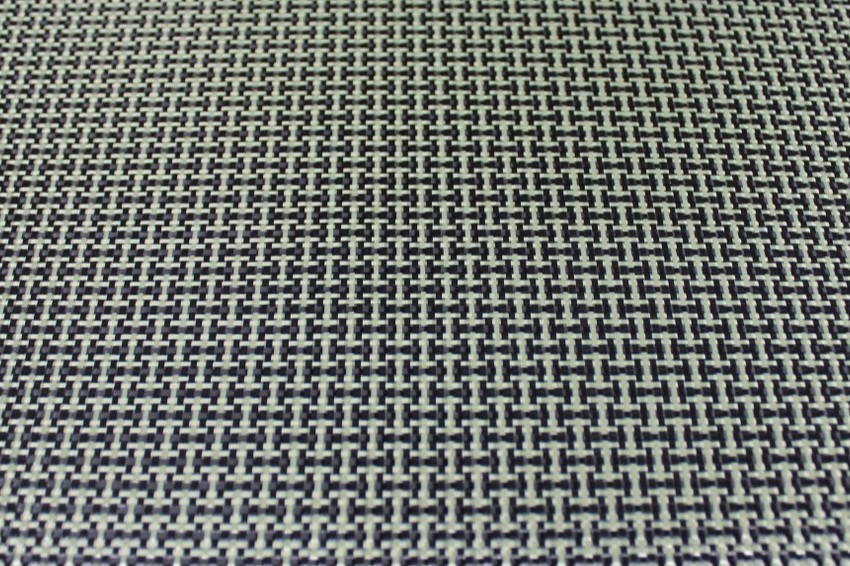

Aramid-uhlíková tkanina 165 g/m² plátno · 5×5/cm · š. 120 cm
Kód: AC165PSouvisející produkty
Detailní popis produktu
Aramid-uhlíková tkanina165 g/m² · plátno (plain) · 200tex · 5×5/cm · šíře 120 cm |
 |
Klíčové výhody · Použití · Postup · Parametry · Tipy · FAQ
Klíčové výhody
• Vyvážený hybrid pro reálný provoz – uhlíková složka přináší tuhost a pevnost, aramidová složka zvyšuje houževnatost a odolnost proti nárazu.
• Jemné plátno pro složité tvary – vazba plain se chová předvídatelně, dobře se ukládá do rádiusů a „nepřepadává“ jako hrubší kepry.
• Odolnost proti propíchnutí / prořezu – aramid pomáhá tam, kde čistý uhlík umí být křehký (kryty, hrany, exponovaná místa).
• Rychlá impregnace – hustota 5×5/cm je praktický kompromis: tkanina drží strukturu, ale stále jde dobře prosytit ručně.
• Estetika – hybridní vzhled je použitelný i pro pohledové díly (po správném vyválení a finální vrstvě).
• Jemné plátno pro složité tvary – vazba plain se chová předvídatelně, dobře se ukládá do rádiusů a „nepřepadává“ jako hrubší kepry.
• Odolnost proti propíchnutí / prořezu – aramid pomáhá tam, kde čistý uhlík umí být křehký (kryty, hrany, exponovaná místa).
• Rychlá impregnace – hustota 5×5/cm je praktický kompromis: tkanina drží strukturu, ale stále jde dobře prosytit ručně.
• Estetika – hybridní vzhled je použitelný i pro pohledové díly (po správném vyválení a finální vrstvě).
Twaron® 2200 (aramid) -> přidává odolnost proti nárazu, prořezu a zvyšuje životnost v namáhaných místech.
Torayca® T300 (uhlík) -> zajišťuje vysokou pevnost a tuhost při nízké hmotnosti.
Plátno 5×5/cm -> snadná manipulace, dobrá stabilita vazby a kontrola prosycení.
Torayca® T300 (uhlík) -> zajišťuje vysokou pevnost a tuhost při nízké hmotnosti.
Plátno 5×5/cm -> snadná manipulace, dobrá stabilita vazby a kontrola prosycení.
Příklady použití
Aramid-uhlíková tkanina se používá tam, kde je potřeba:
• vysoká pevnost při nízké hmotnosti
• odolnost proti nárazu
• omezení křehkého lomu karbonu
• dobrá stabilita v kompozitních laminátech
Hybridní tkaniny proto často nahrazují čistý karbon v aplikacích, kde je důležitá bezpečnost a nárazová houževnatost.
Laminování složitých tvarů a dílů s kombinací nízké hmotnosti, tuhosti a odolnosti proti nárazu.
Pro koho: technicky zdatní hobby uživatelé, servis, výroba prototypů, motorsport, lodě.
Zesílení špiček a hran surfboardů
• Hybridní tkanina se laminuje do epoxidové matrice v oblasti špičky nebo railů surfového prkna.
• Uhlík dodá tuhost a stabilitu tvaru, aramid zvyšuje odolnost proti nárazům o skály nebo při transportu.
Ochranné panely pro motocyklové kapotáže
• Používá se jako výztuž v kompozitních dílech kapotáže.
• Uhlík udrží tvar při vysokých rychlostech, aramid zvyšuje odolnost při pádu nebo kontaktu s vozovkou.
Laminátové výztuhy v lodním průmyslu
• V malých lodích a kajacích se používá v oblastech s vysokým namáháním - kýl, boky trupu, vnitřní výztuhy.
• Hybridní tkanina pomáhá omezit praskání laminátu při nárazech na kameny.
Výroba ochranných krytů nářadí a strojů
• Aramid zabraňuje fragmentaci při nárazu, uhlík zajišťuje mechanickou stabilitu konstrukce.
Zesílení kompozitních rámů kol
• Hybridní tkanina se používá lokálně ve spodní trubce rámu, a v oblasti středového složení.
Ochranné vrstvy na dronech a UAV
• U dronů se hybridní tkanina používá jako výztuž ramen a ochranný plášť elektroniky.
• Díky aramidu konstrukce lépe odolává nárazům při tvrdém přistání.
Kompozitní ochranné panely v automobilových interiérech
• Například ochranné kryty baterií elektromobilů, ochranné panely v motorsportu.
• Hybridní laminát pomáhá rozptýlit energii nárazu.
Sportovní vybavení – ochranné prvky
• Používá se v hokejových chráničích, ochranných deskách snowboardů nebo lyží.
• Materiál kombinuje nízkou hmotnost s vysokou rázovou odolností.
Kompozitní kufry a ochranné transportní boxy
• Hybridní tkanina se používá pro výrobu lehkých, ale odolných kufrů pro hudební nástroje, foto techniku, vojenské vybavení.
• Aramidová vlákna pomáhají zabránit proražení při pádu.
Ochranné vrstvy u kompozitních nožů a nástrojů
Používá se jako ochranná vrstva v laminátech pro taktické nástroje, ochranné kryty nožů, sportovní vybavení.
Aramid zabraňuje rozštěpení laminátu při nárazu.
Doporučený postup práce
• Připravte podklad: čistý, suchý, bez mastnoty (odmaštění podle typu podkladu).
• Tkaninu stříhejte ostrými nůžkami; pro aramid doporučuji mikrozoubky (méně třepení).
• Použijte epoxidovou pryskyřici (lepší smáčení a mechanické vlastnosti než běžné polyesterové systémy).
• Naneste pryskyřici, uložte tkaninu, zajistěte její dobré smočení (prosycení) a směrem k okrajům vytlačte vzduch laminovacím válečkem/stěrkou.
• U složitých tvarů pracujte po menších sekcích a hlídejte, aby se vazba „neotevřela“ (nedošlo k rozestupu vláken).
• Po vytvrzení upravte povrch (broušení) a případně aplikujte finální vrstvu pro pohledový efekt.
• Tkaninu stříhejte ostrými nůžkami; pro aramid doporučuji mikrozoubky (méně třepení).
• Použijte epoxidovou pryskyřici (lepší smáčení a mechanické vlastnosti než běžné polyesterové systémy).
• Naneste pryskyřici, uložte tkaninu, zajistěte její dobré smočení (prosycení) a směrem k okrajům vytlačte vzduch laminovacím válečkem/stěrkou.
• U složitých tvarů pracujte po menších sekcích a hlídejte, aby se vazba „neotevřela“ (nedošlo k rozestupu vláken).
• Po vytvrzení upravte povrch (broušení) a případně aplikujte finální vrstvu pro pohledový efekt.
Technické parametry
Tipy pro lepší výsledek
• Pro aramid používejte nůžky s mikrozoubky a s tkaninou manipulujte opatrně – méně třepení hran.
• U složitých tvarů laminujte po menších plochách a kontrolujte, aby se vazba nepřesouvala.
• Pro pohledový výsledek pomáhá finální epoxidová vrstva a následné jemné přebroušení/finish dle zvyklostí.
• U složitých tvarů laminujte po menších plochách a kontrolujte, aby se vazba nepřesouvala.
• Pro pohledový výsledek pomáhá finální epoxidová vrstva a následné jemné přebroušení/finish dle zvyklostí.
Co se obvykle bere k tomu
• Epoxidová pryskyřice (laminační systém) + vhodné tužidlo dle teploty a času práce
• Laminovací váleček / stěrka (odvzdušnění a rovnoměrné prosycení)
• Odmašťovač / čistič povrchu (před laminací i před dalším lakováním)
• Nitrilové rukavice + brýle (bezpečná manipulace s pryskyřicemi a vlákny)
• Laminovací váleček / stěrka (odvzdušnění a rovnoměrné prosycení)
• Odmašťovač / čistič povrchu (před laminací i před dalším lakováním)
• Nitrilové rukavice + brýle (bezpečná manipulace s pryskyřicemi a vlákny)
FAQ – Rychlé odpovědi na časté dotazy
Srovnání kompozitních výztuží: karbon vs. aramid vs. hybrid
| Vlastnost / parametr | Uhlíkové vlákno (Carbon) |
Aramidové vlákno
(Kevlar / Twaron)
|
Hybridní tkanina
(Aramid + Carbon)
|
|---|---|---|---|
| Hustota materiálu | cca 1,75–1,95 g/cm³ | cca 1,44 g/cm³ | cca 1,55–1,75 g/cm³ |
| Tahová pevnost vláken | velmi vysoká (3–7 GPa) | velmi vysoká (3–4 GPa) | vysoká |
| Modul pružnosti (tuhost) | velmi vysoký (200–600 GPa) | střední (70–130 GPa) | středně vysoký |
| Odolnost proti nárazu | spíše nízká (křehké porušení) | velmi vysoká | vysoká |
| Odolnost proti proražení | nízká až střední | velmi vysoká | vysoká |
| Únavová životnost | velmi dobrá | dobrá | velmi dobrá |
| Tlumicí schopnosti (vibrace) | nízké | vysoké | střední |
| Tepelná stabilita | velmi vysoká | vysoká | vysoká |
| Elektrická vodivost | velmi vysoká | izolant | částečná vodivost |
| Odolnost proti UV | dobrá | střední (citlivější) | dobrá |
| Obrobitelnost | relativně dobrá | obtížná (vlákna se třepí) | střední |
| Estetika laminátu | černý technický vzhled | žlutý kevlarový vzhled | typický šachovnicový vzor |
| Cena materiálu | vyšší | vyšší | vyšší až prémiová |
Doplňkové parametry
| Kategorie: | Hybridní tkaniny |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.176 kg |
| Výrobce / značka: | ECC® |
| Druh produktu: | tkanina hybridní |
| Materiál vlákna: | aramidové (AF), uhlíkové (CF) |
| ? Vlákno (značka/typ): | Twaron® 2200, Torayca® T300 |
| ? Plošná hmotnost: | 165 g/m² / 4.87 oz/yd² |
| ? Typ tkaní / vazba: | plátno (plain) |
| ? AMS styl konstrukce: | Style 630 |
| Počet vláken ve svazku: | 3K (f3000) |
| ? Počet svazků vláken /cm (osnova × útek): | 5×5 |
| ? Hmotnost vlákna (lineární hustota): | 158 tex, 200 tex |
| ? Tloušťka tkaniny: | 0,16 mm |
| ? Šířka tkaniny: | 100 cm / 40" |
| ? AERO certifikát: | NE |
| ? Barva / odstín: | černá, žlutá |
| ? Použití: | automobilové díly, ruční laminování, strojní laminování, čluny, kajaky, kanoe, lodě, modely lodí, motocyklové díly, pramice, protézy, sportovní potřeby, veslice, výroba forem, výroba kompozitů, vysokopevnostní výztuže |
| ? Kompatibilita: | epoxidové pryskyřice (EP), fenolické pryskyřice (PF · PH), polyesterové pryskyřice (UPR · ISO · ORTHO), polyuretanové pryskyřice (PUR · CPU · TPU), vinylesterové pryskyřice (VE · VER) |
| ? Tvárnost (drapabilita · konformita): | oblé a kulaté tvary, ohyby v jednom směru, rovné plochy |
