Aramidová tkanina balistická, 460 g/m² 2K plátno, 3300dtex, 6.7×6.7/cm, š. 122 cm
Kód: K468PDetailní popis produktu

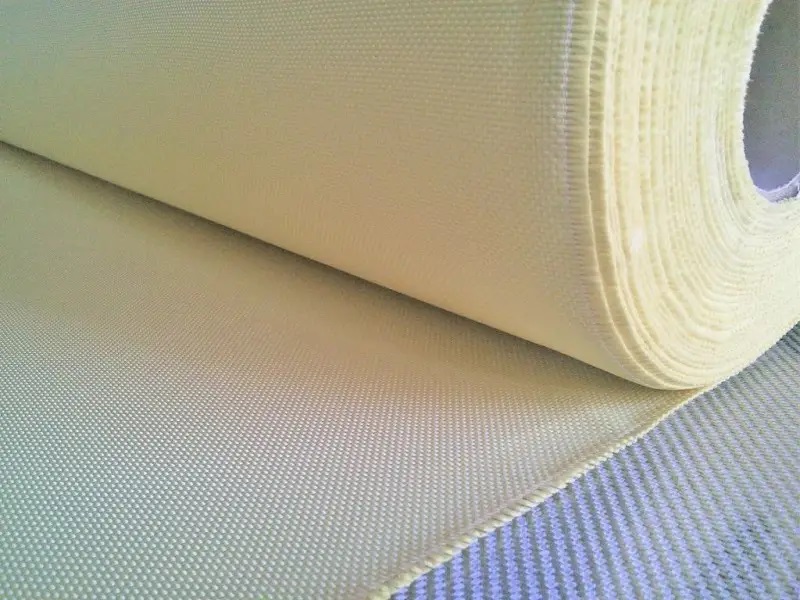

Aramidová balistická tkanina
460 g/m² · plátno · 3300 dtex · 6.7x6.7/cm
Tkanina z aramidových vláken kombinuje plátnovou vazbu, lineární hustotu 3300 dtex a symetrickou dostavu 6,7 × 6,7 nitě/cm. Je určena především pro profesionální výrobu vícevrstvých laminátů, kompozitních panelů a dílů, u kterých je důležitý poměr pevnosti a hmotnosti.
Konstrukční návrh, použitá matrice, způsob konsolidace, počet a orientace vrstev i finální zkouška zásadně ovlivňují výsledné mechanické a balistické vlastnosti.
Rychlá navigace
Proč zvolit tuto aramidovou tkaninu
- Vyvážená konstrukce: stejná dostava osnovy a útku podporuje rovnoměrné vlastnosti ve dvou hlavních směrech.
- Vysoká mechanická odolnost: podklad uvádí pevnost v tahu 2 863 MPa a E-modul 67 GPa ± 9 GPa.
- Nízká tloušťka vrstvy: samotná tkanina má tloušťku 0,63 mm a plošnou hmotnost 460 g/m².
- Tepelná stabilita vlákna: po 48 hodinách při 200 °C je v podkladu uvedena zbytková pevnost 90 %; teplota rozkladu je vyšší než 450 °C.
- Šetrné dodání: materiál je střižen na požadovanou délku, navinut na kartonový tubus a chráněn LDPE fólií.
Doporučené oblasti použití
Tkanina je vhodná jako výztužný materiál pro odborně navržené konstrukce, například:
- vícevrstvé kompozitní a sendvičové panely,
- rázově a průrazově namáhané technické díly,
- ochranné příčky, kryty a výztuhy,
- prototypy balistických sestav určené k laboratornímu ověření,
- vývoj lehkých ochranných prvků pro vozidla, stavby a průmyslové aplikace.
Doporučení pro zpracování
- Před střihem připravte čistou pracovní plochu a přesný střihový plán; zabraňte zalomení a třepení okrajů.
- Použijte nástroje určené pro aramidová vlákna. Běžné nůžky se mohou rychle otupit a vytvářet roztřepený řez.
- Volbu pryskyřice, způsob impregnace a orientaci vrstev přizpůsobte projektové dokumentaci finálního dílu.
- Při laminaci kontrolujte rovnoměrné prosycení, polohu vrstev a obsah dutin. Nadbytek matrice zvyšuje hmotnost a může změnit rázové chování.
- U bezpečnostně kritických konstrukcí ověřte každý finální návrh u odborné zkušebny podle požadované normy a konkrétní hrozby.
Výpočet uvedený ve vstupním podkladu pro ruční laminát s 35 obj. % vláken: spotřeba pryskyřice 677 g/m², tloušťka jedné laminované vrstvy přibližně 0,64 mm a hmotnost laminátu 1 137 g/m². Jde o vypočtené, nikoli garantované výrobní hodnoty.
Prodej po m² a skladování
Tkaninu prodáváme po m². Jeden m² odpovídá přibližně 0,82 m délky návinu při pevné šířce 122 cm.
Materiál dodáváme přesně střižený, navinutý na kartonovém tubusu a obalený LDPE fólií, která jej chrání před znečištěním, pokrčením a poškozením během přepravy.
Skladujte nejlépe při teplotě okolo 23 °C, relativní vlhkosti do 62 % a mimo přímé sluneční záření. Uchovávejte navinuté na tubusu nebo rovně rozložené; tkaninu nepřehýbejte a chraňte ji před vlhkostí a nečistotami.
Technické parametry
| Typ materiálu | Tkanina z aramidových vláken |
| Vazba | Plátno (plain weave) |
| Mezinárodní styl | 745GR |
| Označení svazku | 2K (2 000 vláken) |
| Lineární hustota příze | 3 300 dtex / 2 970 denier |
| Dostava – osnova / útek | 6,7 / 6,7 nitě na cm |
| Plošná hmotnost | 460 g/m² |
| Tloušťka tkaniny | 0,63 mm |
| Šířka role | 122 cm |
| Stabilizace | Termoplastické lepidlo |
| Prodloužení při přetržení | 3,7 % ± 0,5 % |
| Pevnost v tahu | 2 863 MPa |
| E-modul | 67 GPa ± 9 GPa |
| Maximální síla – osnova | > 8 000 N/5 cm |
| Maximální síla – útek | > 8 500 N/5 cm |
| Zbytková pevnost po 48 h při 200 °C | 90 % |
| Teplota rozkladu | > 450 °C |
| Koeficient lineární tepelné roztažnosti | −3,5 × 10−6/K |
| V50 | 474 m/s – hodnota uvedená ve vstupním podkladu; zkušební metoda, střela a skladba vzorku nejsou doloženy |
| EN 1522 / EN 1523 | Shoda ani certifikace finální konstrukce nebyla ve zdrojových podkladech doložena |
| Prodejní jednotka | 1 m² = přibližně 0,82 bm při šířce 122 cm |
Technické hodnoty vycházejí z dodaného textového podkladu. Označení konkrétní obchodní značky vlákna nebylo kvůli rozporu ve vstupu převzato.
Bezpečnostní pokyny a informace k REACH / CLP
Tkanina není klasifikována jako nebezpečná chemická látka / směs ve smyslu nařízení CLP / REACH. Při manipulaci s tkaninou přesto dbejte bezpečnostních pokynů a noste ochranné pracovní pomůcky.
- Při stříhání, broušení nebo obrábění omezte vznik vláken a prachu; pracoviště udržujte čisté a dobře větrané.
- Jako obecné pracovní opatření používejte ochranné brýle a rukavice. Při prašných operacích zvolte vhodnou ochranu dýchacích cest podle posouzení rizik pracoviště.
- Zabraňte kontaktu uvolněných vláken s očima a dlouhodobému kontaktu s pokožkou. Po práci si umyjte ruce.
- Při laminaci se řiďte bezpečnostním listem použité pryskyřice, tvrdidla, lepidla a čisticích prostředků; jejich nebezpečnost nelze odvozovat z vlastností samotné tkaniny.
- Odřezky a čistou tkaninu likvidujte podle místních pravidel. Odpad kontaminovaný pryskyřicí nebo jinou chemickou látkou zatřiďte podle použitého systému a jeho bezpečnostního listu.
- Uchovávejte v suchu, mimo sluneční záření a zdroje silného tepla, v původním ochranném obalu.
Tento text nenahrazuje bezpečnostní list, technický list ani posouzení rizik konkrétní výroby.
FAQ – časté otázky k aramidové tkanině
Neexistuje bezpečný závěr jen podle metráže. Výsledek určuje celá skladba, počet a orientace vrstev, matrice, zpracování, upevnění a zkušební podmínky. Finální výrobek musí projít odbornou balistickou zkouškou.
Univerzální počet vrstev nelze stanovit. Musí vycházet z návrhu konkrétní sestavy, požadované normy, hrozby a výsledků zkoušek. Údaj „16 vrstev“ proto bez certifikovaného protokolu nelze považovat za garanci.
V50 je statistická rychlostní hodnota z balistického testu konkrétního vzorku. Bez informace o projektilu, skladbě, počtu vrstev a metodice ji nelze převést na třídu ochrany finálního výrobku.
Při šířce role 122 cm odpovídá 1 m² přibližně 0,82 m délky návinu. Materiál dostanete střižený na objednanou délku a navinutý na tubusu.
Doporučujeme speciální nůžky nebo řezné nástroje pro aramidová vlákna. Běžné nůžky se rychle otupují a mohou zanechávat roztřepené hrany.
Konkrétní kompatibilní pryskyřice není ve zdrojových podkladech uvedena. Systém zvolte podle požadovaných vlastností dílu a doporučení výrobce pryskyřice; před výrobou proveďte zkušební laminaci.
Ve vstupních podkladech není doložen certifikát shody. Tyto normy se vztahují ke zkoušení výsledných konstrukcí; certifikaci nelze automaticky přenést na samotnou tkaninu.
Skladujte ji suchou, čistou a chráněnou před sluncem, ideálně okolo 23 °C a při relativní vlhkosti do 62 %. Nejpřirozenější je ponechat ji navinutou na tubusu a nepřehýbat.
Co se může hodit ke zpracování
Podle zvolené technologie počítejte také s vhodnou laminovací pryskyřicí a tvrdidlem, separačním systémem, odtrhovou tkaninou, vakuovací fólií a spotřebním materiálem. Konkrétní systém vybírejte podle projektové dokumentace; kompatibilita nebyla ve vstupních podkladech specifikována.
