Zemní vrut se závitem M24 · 76 x 1000 mm · žárový zinek
Kód: 6265A850BRDetailní popis produktu

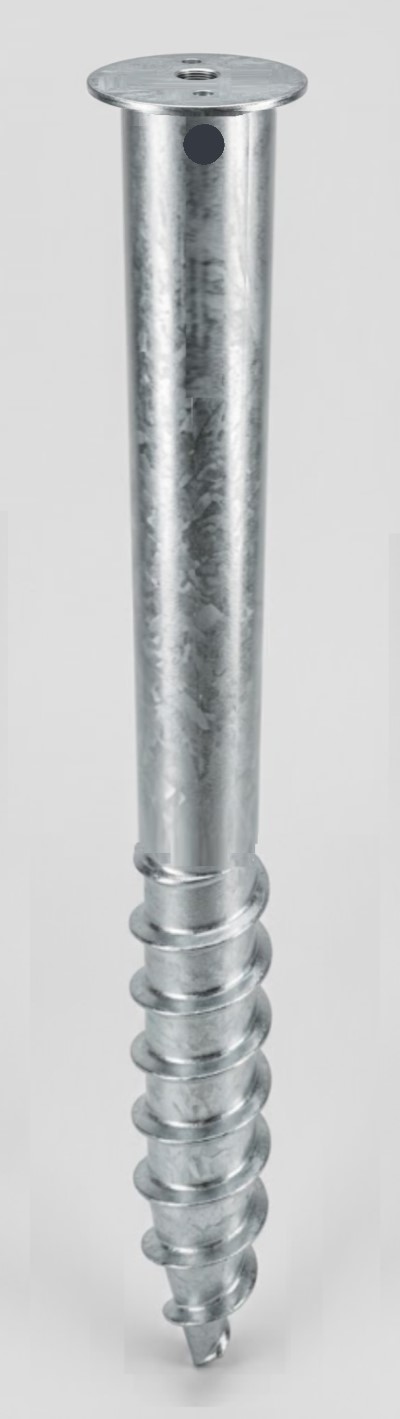

Zemní vrut MTR® GA
76 × 1000 mm se závitem M24
Robustní ocelový kotevní prvek pro bodové zakládání montovaných staveb, dřevostaveb, teras a dalších nosných konstrukcí. Zavrtání do vhodného podloží nahrazuje betonovou patku bez výkopu a bez čekání na vytvrzení betonu.
Kulatá navařená příruba se středovým závitem M24 umožňuje připojit kompatibilní stavitelnou patku a po instalaci přesně upravit výšku kotevní roviny — prakticky zejména na svažitém nebo nerovném pozemku.
Rychlá navigace
Proč zvolit řadu MTR GA
Kde dává vrut 76 × 1000 mm smysl
Varianta je určená pro bodové založení konstrukcí, u kterých je třeba spojit robustnější rozměr s možností výškového nastavení nosného prvku.
- montované stavby a dřevostavby
- rozsáhlejší terasy a verandy
- pergoly a zahradní stavby
- konstrukce ve svažitém terénu
- skalnatá nebo silně kamenitá půda
- navážka či nehomogenní podloží
- vysoké tahové nebo vodorovné zatížení
- stavba bez statického a geotechnického posouzení
Rozměr vrutu ani katalogová hodnota zatížení samy neurčují bezpečnost základu. Rozhoduje únosnost konkrétní zeminy, rozmístění bodů, způsob instalace a návrh celé konstrukce.
Kompatibilita a volba příslušenství
Středová matice má závit M24. Pro tuto variantu oficiální produktová stránka doporučuje patku pilíře 6244B-200, která vytváří výškově stavitelný přechod mezi vrutem a nosnou konstrukcí.
Jiné komponenty M24 nepovažujte za automaticky staticky kompatibilní. Před objednáním ověřte délku závitu, rozsah výškového nastavení, dosedací plochu a zatížení celého spoje.
Co ověřit před montáží
- Podloží: zjistěte skladbu půdy, přítomnost kamenů, navážek, podzemních vedení a hladinu vody.
- Zatížení: určete svislé, tahové i vodorovné síly a jejich kombinace.
- Rozmístění: stanovte počet, osové vzdálenosti a výšky kotevních bodů podle projektu.
- Příslušenství: připravte kompatibilní patku, montážní klíč nebo adaptér a nivelační techniku.
- Odbornost: u nosné stavby zajistěte statické posouzení a podle rizika také zkoušku podloží.
Orientační postup instalace
- Podle projektu vytyčte střed každého kotevního bodu a požadovanou výšku.
- Ověřte trasu podzemních sítí a vhodnost místa pro zavrtání.
- Vrut nasaďte svisle a začněte jej zavrtávat určeným klíčem nebo strojním adaptérem.
- Během práce průběžně kontrolujte osu, polohu a reakci podloží; poškozený vrut nepoužívejte.
- Po dosažení projektované polohy osaďte kompatibilní patku M24 a nastavte kotevní rovinu.
- Výsledek zkontrolujte a u nosné konstrukce zaznamenejte podle projektových či montážních požadavků.
Armovací tyč. Pro vrut 76 × 1000 mm a náročnější podloží volte techniku s odpovídajícím krouticím momentem; konkrétní zařízení a adaptér ověřte u dodavatele.
Zatížení bez čekání — až po ověření osazení
Po správném zavrtání lze plynule navázat montáží konstrukce. Před zatížením však musí být ověřena poloha, výška, stabilita a shoda s návrhem.
* Hodnota 1100 kg pochází z dodaného textu a stránek prodejců pro svislé rovnoměrné zatížení. Není univerzální návrhovou únosností v libovolné půdě ani údajem pro tahové, vodorovné či kombinované zatížení.
Technické parametry
| Produkt | Zemní vrut MTR® GA |  |
| Kód varianty | 6265A-850 | |
| EAN | 8596221755017 | |
| Rozměr těla | 76 × 1000 × 2,0 mm | |
| Středový závit | M24 | |
| Provedení horní části | Navařená kulatá příruba se středovou maticí | |
| Materiál | Ocel S235JR | |
| Povrch | Žárově pozinkováno | |
| Údaj prodejců o svislé únosnosti | Až 1100 kg při svislém rovnoměrném zatížení; ověřit podle aktuální dokumentace a podloží | |
| Doporučená patka | 6244B-200 | |
| Doporučená montážní tyč | 6280A |
Kontrola a péče o osazený spoj
- Před montáží zkontrolujte závit, svary, přírubu a souvislost zinkového povrchu.
- Při manipulaci chraňte povrch před hlubokým poškrábáním a nárazy.
- Po montáži ověřte dotažení a zajištění navazujícího kotevního prvku.
- U přístupných konstrukcí pravidelně kontrolujte sedání, vůle, korozi a mechanické poškození.
- Způsob opravy poškozeného zinkového povlaku volte podle dokumentace výrobce a projektu.
Bezpečná instalace a dokumentace
Prověřte podzemní vedení, prostor stroje, stabilitu pracoviště a vlastnosti zeminy. Používejte předepsané osobní ochranné prostředky a dodržte návod použité mechanizace.
Norma se vztahuje k vlastnostem a zkoušení žárově zinkovaného povlaku. Nenahrazuje statický výpočet, geotechnické posouzení ani doklad návrhové únosnosti konkrétního základového bodu.
Pro dřevostavbu, modulový objekt nebo jinou nosnou konstrukci požadujte aktuální technickou dokumentaci a návrh kvalifikované osoby. Nepoužívejte katalogové číslo 1100 kg jako jediný podklad dimenzování.
Co budete potřebovat k montáži
- Patka pilíře 6244B-200 – oficiálně doporučený navazující prvek pro variantu 6265A-850
- Montážní tyč 6280A – systémový prvek uváděný pro instalaci řady GA
- Montážní klíč nebo strojní adaptér – podle zvoleného zařízení a podloží
- Nivelační technika – laser nebo optický přístroj pro srovnání kotevní roviny
- Ochranné pomůcky – podle návodu mechanizace a podmínek pracoviště
- Projektové a zkušební podklady – podle typu a významu stavby
FAQ – rychlé odpovědi |
Robustní základový bod s přesným výškovým nastavením
MTR® GA 76 × 1000 mm spojuje ocelové tělo, závit M24 a systémovou stavitelnou patku do řešení pro rychlé bodové zakládání bez betonáže. Spolehlivý výsledek stojí na správné volbě příslušenství, odborně posouzeném podloží a kontrolované instalaci.
Doplňkové parametry
| Kategorie: | Zemní vruty |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 4.8 kg |
| EAN: | 8596221755017 |
